一、绪论

蘑菇有一个地下室，平时需要除湿、给电动车充电、给电板充电等等，日常需要监控用电电量的同期，还需要能辛苦遥控开关。另外，还需要标配USB接口，浅近给一些USB开拓供电。

蘑菇之前念念着多买几个小米的智能插座，插在并吞个插排上，也能终了颓靡开关某一个开拓的供电。

其后在一番寻找之下，找到了这款支执分控、带计量的6插口插排，况且这个插排还自带3个USB接口，完扫数足蘑菇的多样需求。

二、艾联&云杞6路智能计量分控插排 开箱

▼插排的包装盒筹算的可以，左侧是居品的称呼，险阻是居品的特质先容，右侧是插排的外不雅。

▼包装后面，属目先容了这款插座的一些参数，以及一些诓骗实例先容。

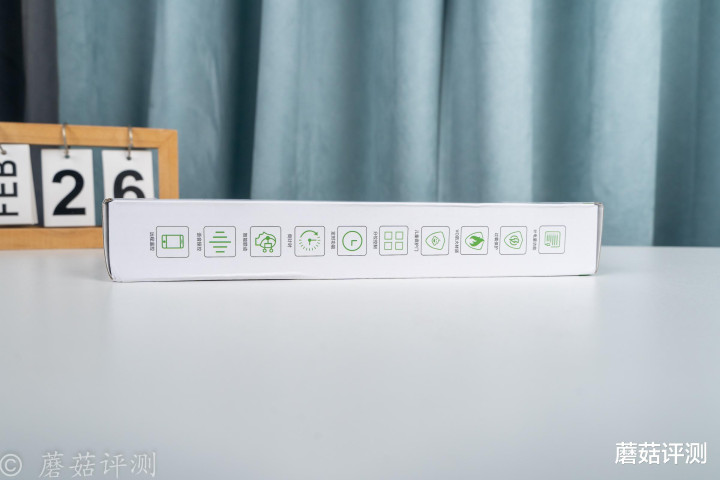

▼电源插排包装侧面，先容了一些插排的特质。

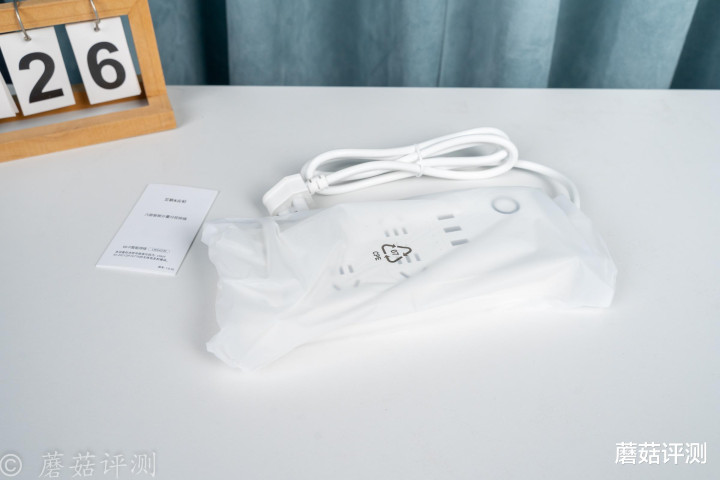

▼包装里面，插排外面有一层磨砂袋装着，左右还有一册诠释书。

三、艾联&云杞6路智能计量分控插排 外不雅

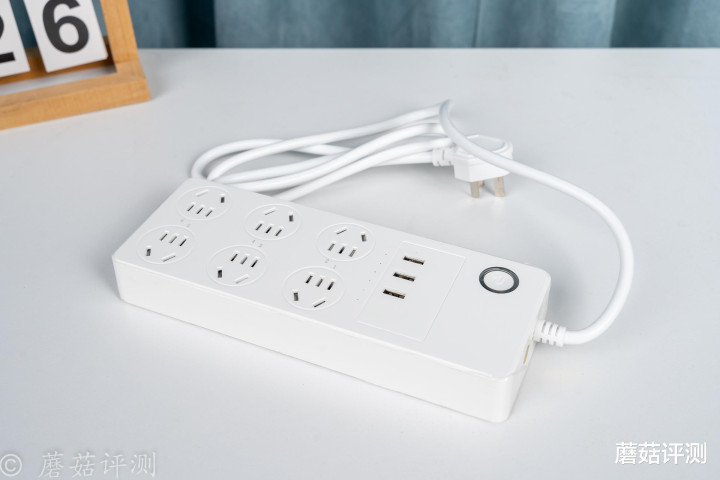

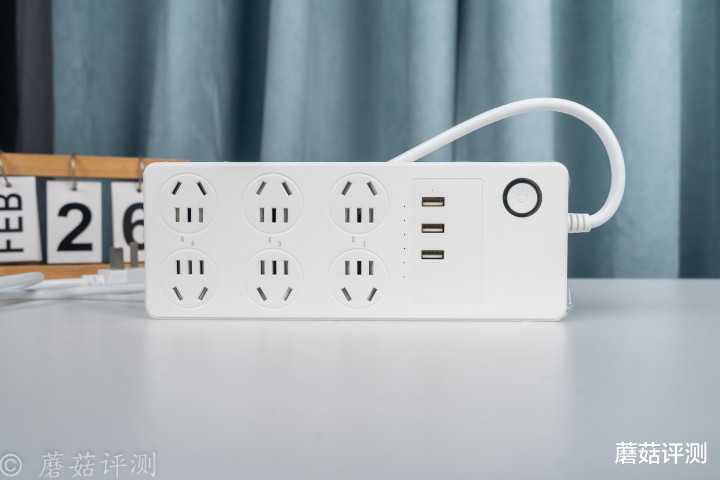

▼插排合座的外不雅很有真义，合座又宽又长。

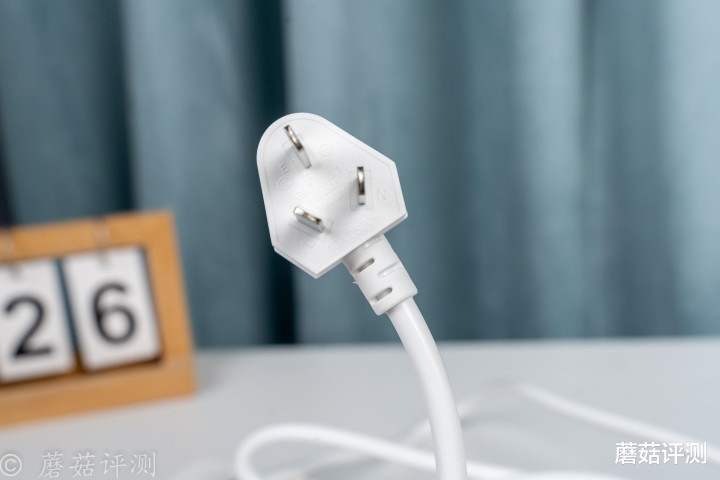

▼插头部分就比拟传统了，纯熟的三角造型，额定10A的插头。

▼标配的线材相宜新国标，3*1.0mm²，发扬可以。

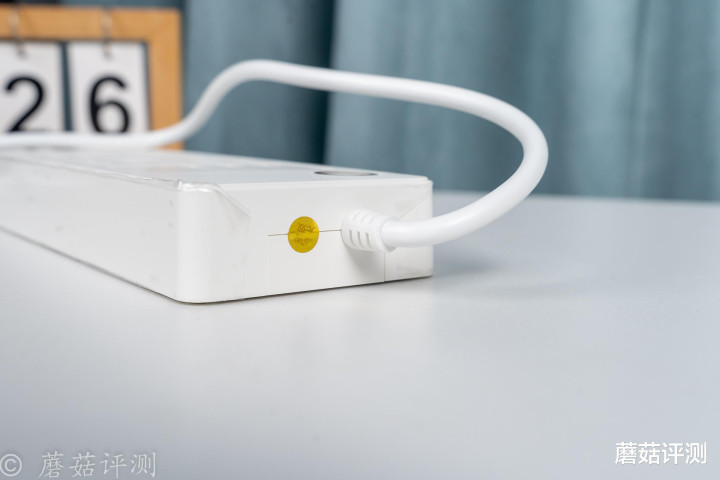

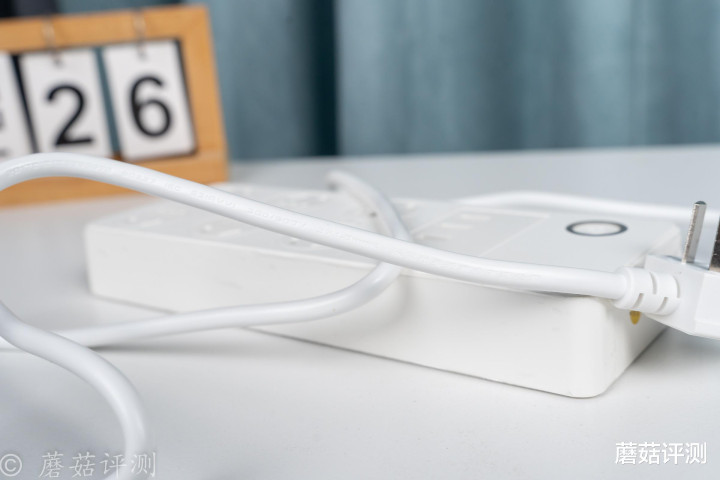

▼细节部分的作念工可以，插头部分、插排的入线部分，均有弯折保护。

▼插排正面的细节很丰富，每个AC插座左右，均零碎字暗示，浅近降不同开拓插到不同的AC插口上，浅近规章。

▼总控开关的指引灯，可以显现不同神态的灯效，用于指引插排的汇注长入气象。

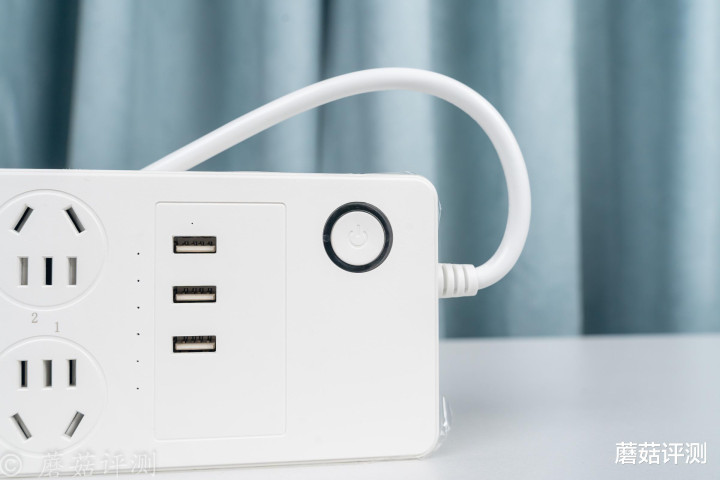

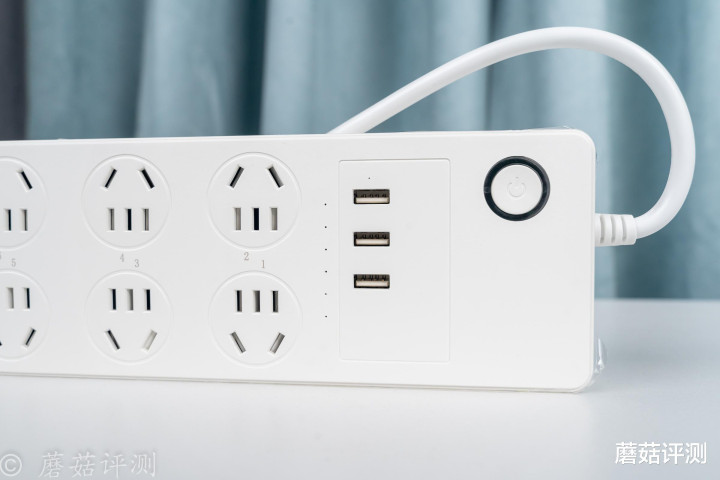

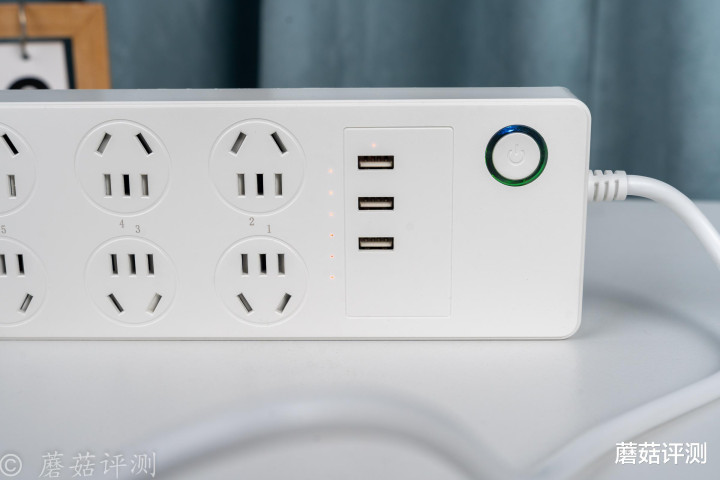

▼右侧和USB模块部分，筹算有使命指引灯，这个指引灯可以指引不同AC插口的使命气象。

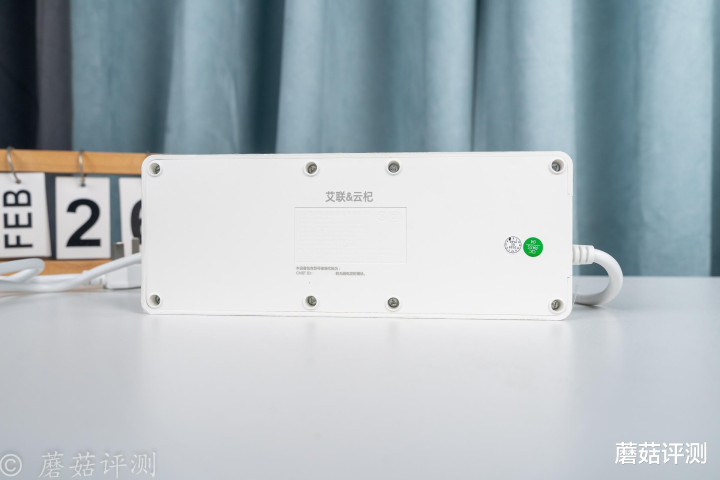

▼插排后面，中间是插排的属目参数，四周是8颗固定螺丝。

四、艾联&云杞6路智能计量分控插排 拆解

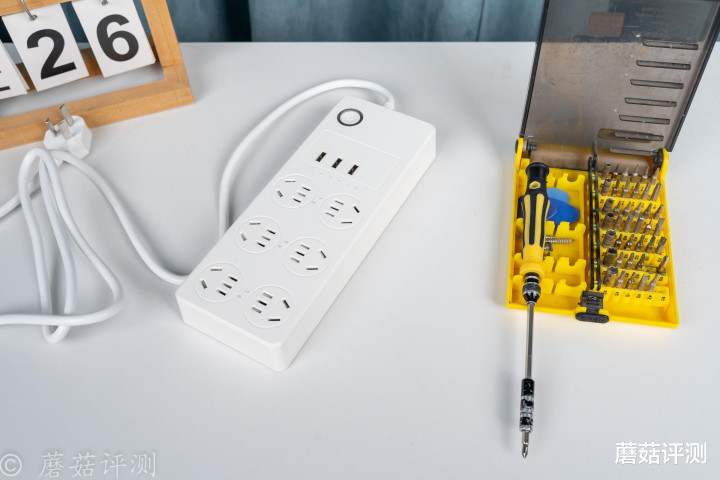

▼插排的拆解照旧很玩忽的，插排后面是三角螺丝，有对应批头的话，拆解还挺玩忽的。

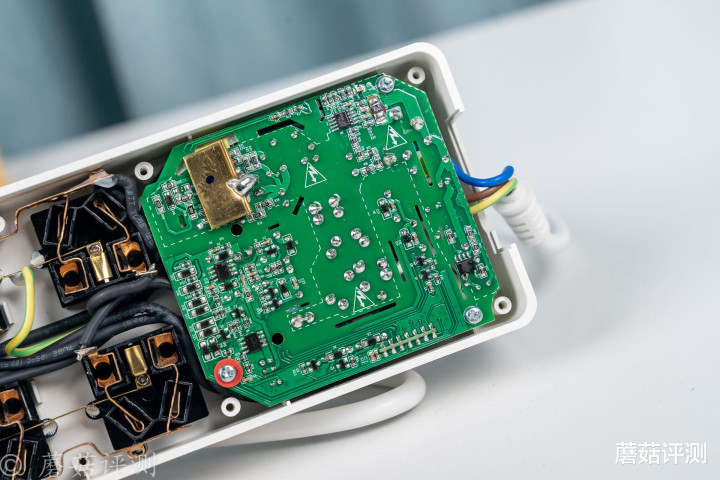

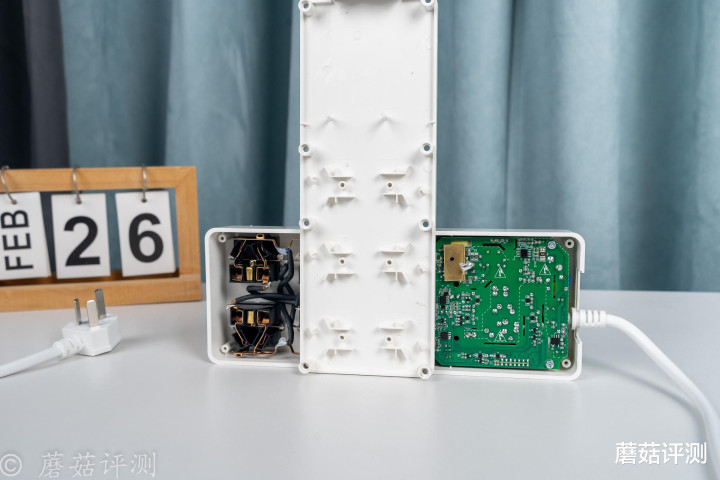

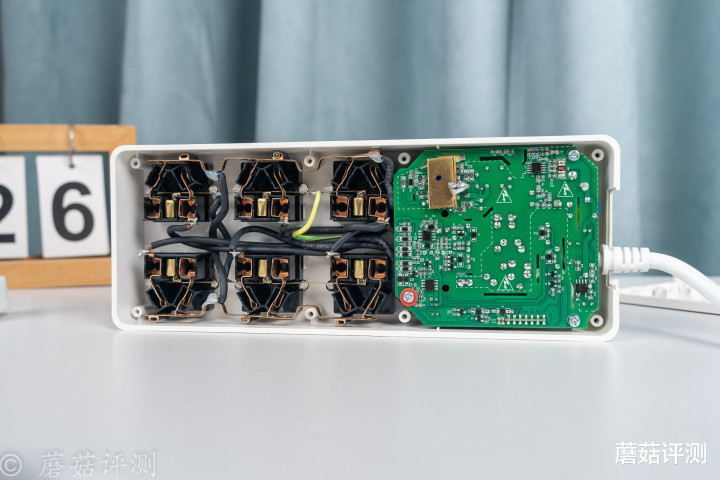

▼取下插座后面的盖板，插座里面的结构就相等明晰了，左侧是多样插头部分，右侧是遍及的PCB。

▼插座背板的后面造型复杂，有荒谬的塑料造型，用于给AC插座的铜片、以及PCB部分提供复古和限位。

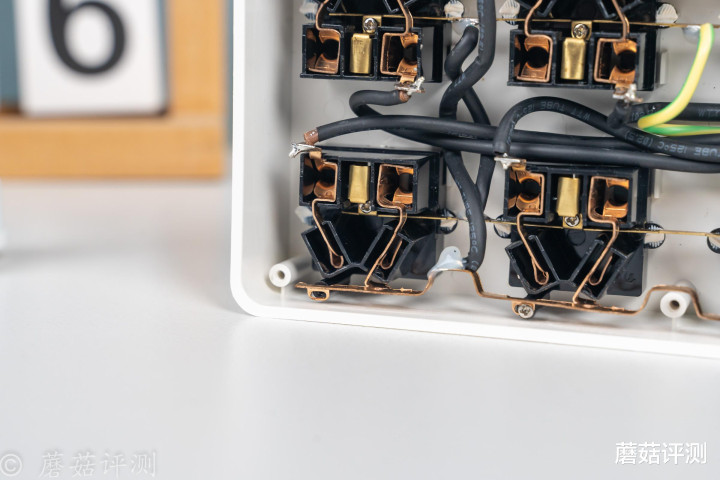

▼聚积望望AC插座细节，插座的地线、零线均为一体铜条筹算，火线部分有颓靡的导线供电。

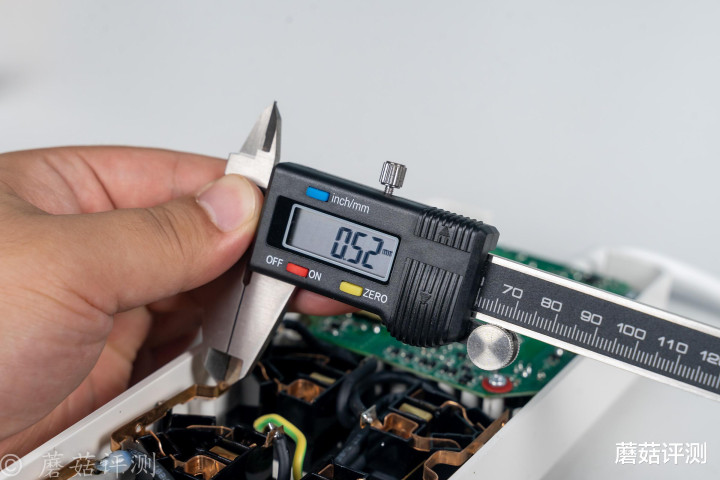

▼玩忽测量下一花式铜条的厚度，在0.52mm傍边。

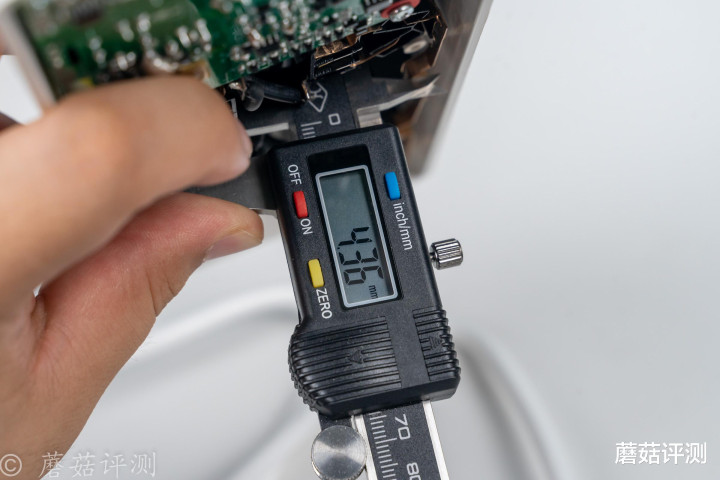

▼宽度在4.36mm傍边，合座发扬挺可以的。

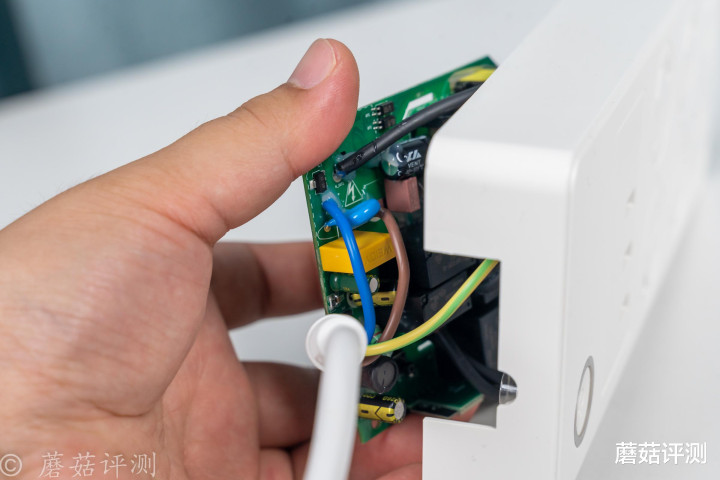

▼插座的入线部分，径直焊合到插座的主PCB上的，入线部分左右还有EMI电路，Y电容、X电容明晰可见，可以可以。

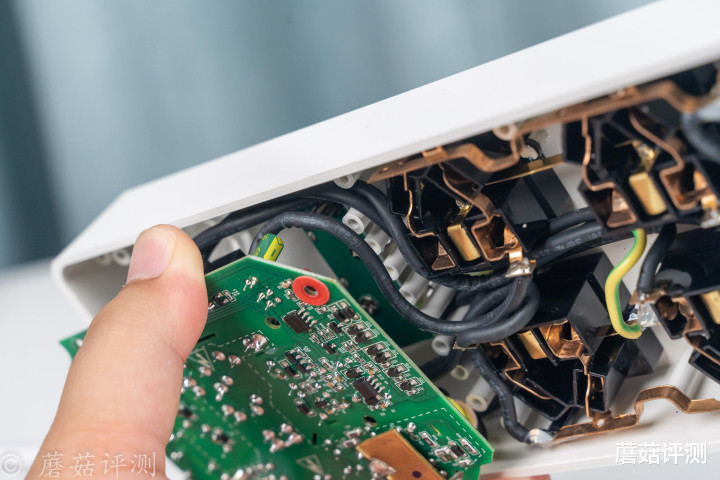

▼略微再绽放一些，可以看到多颗继电器，每个继电器规章一个AC插座，这里最少应该是6个，也有可能是7个。

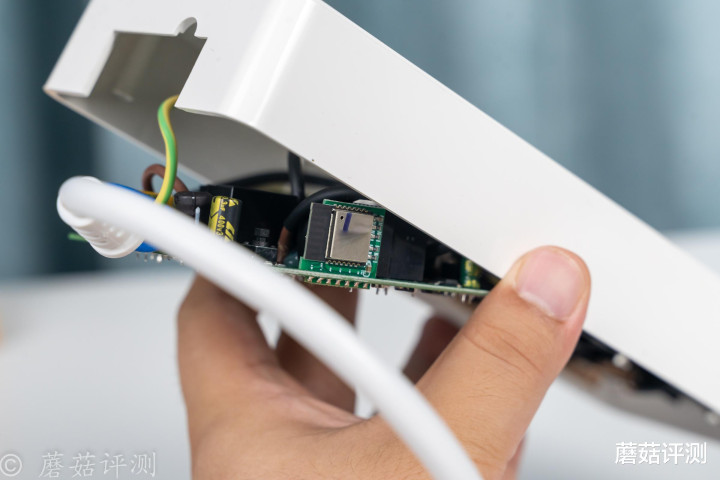

▼主PCB的侧面，开云体育是插座用于铜芯的无线长入小板，选择插接花式装配到插座的主PCB上。

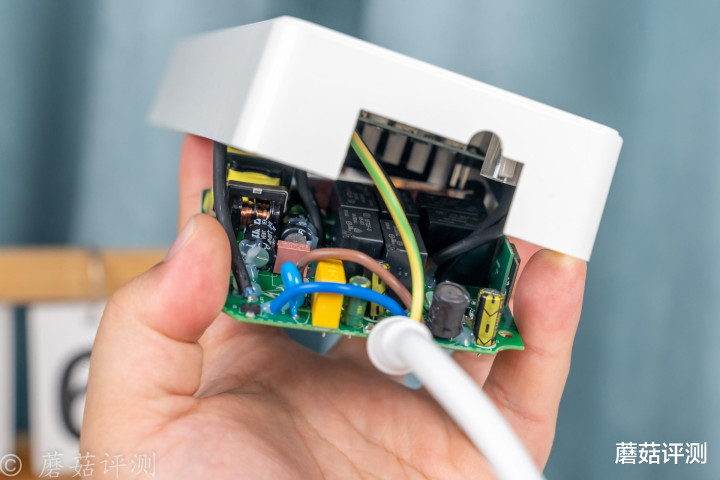

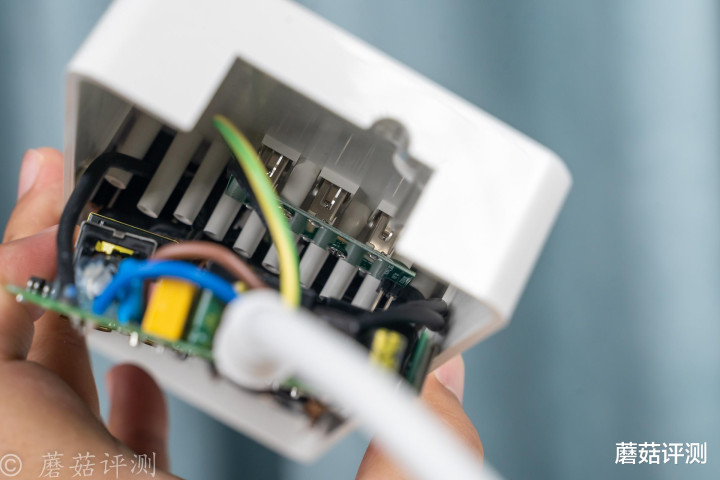

▼插座的USB供电模块，看起来是并无识别电路，仅通过插接件长入到电源的主PCB，仅能供电的那种。

▼插座每个AC插口的火线部分，均选择2.5mm²的线材，很够用了。

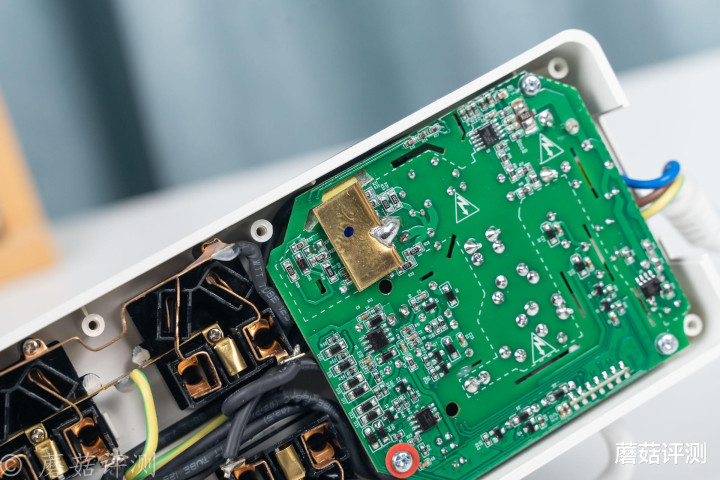

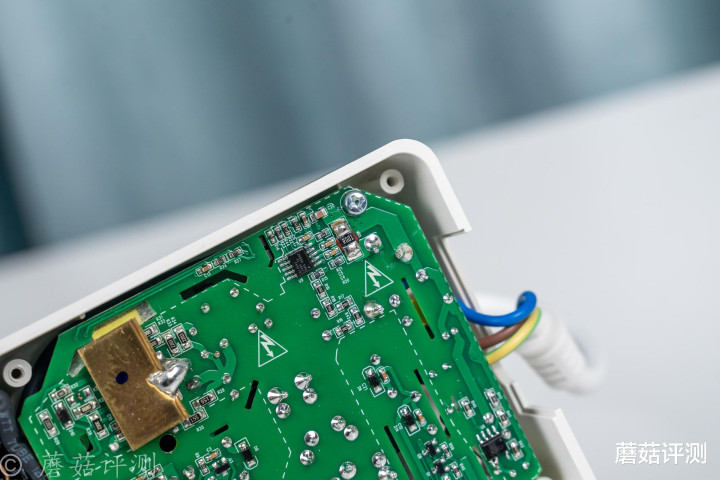

▼插座PCB的后面，险阻压部分有赫然的物理分隔，这个金色的部分应该亦然屏蔽罩吧。

▼插座入线部分的采样电阻，用于检测输入电流。

▼继电器部分的后面，和插座主PCB的其余电路部分有物理分隔。

五、艾联&云杞6路智能计量分控插排 测试

▼插座正常使命的情况下，AC插口和USB模块指引灯会亮橙色，插座总控开关亮蓝色和绿色，代表正在联网，联网绑定顺利之后会绿色常亮。

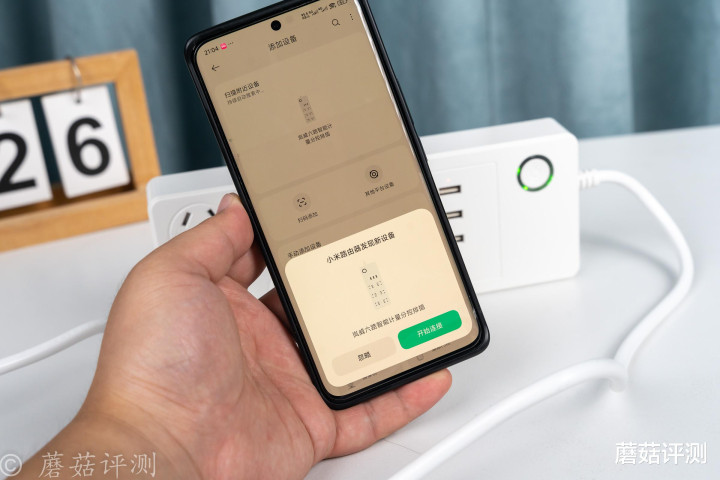

▼这个本领绽放米家，就能自动识别插排开拓。

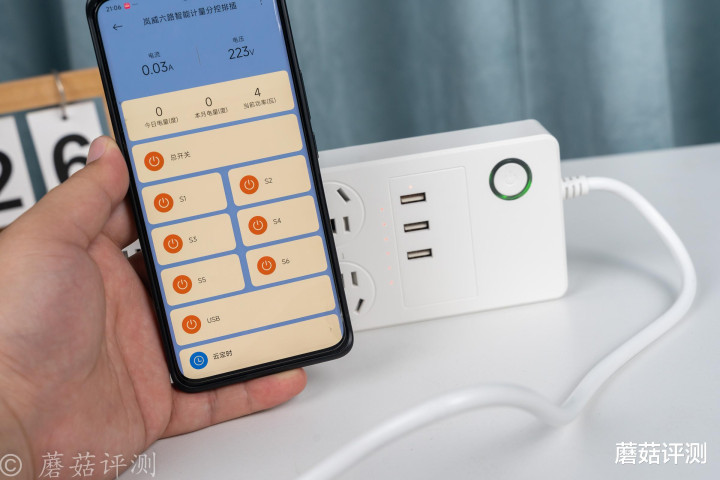

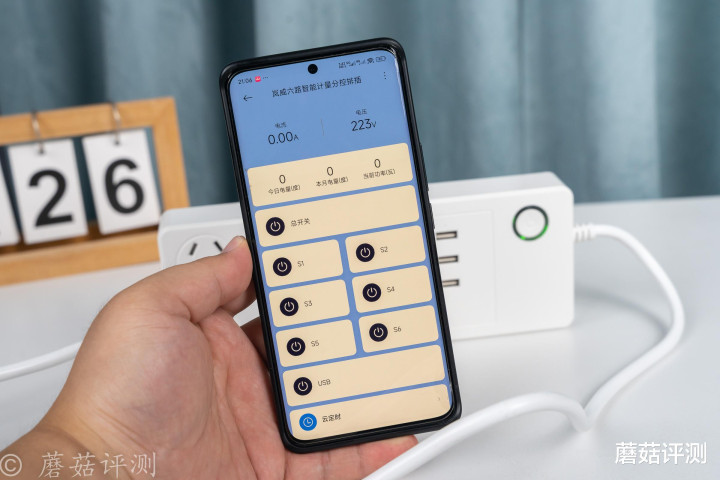

▼插排的合座界面很明晰，最上头是电压、电流，中间是用电统计，包括功率、当天电量和本月电量。最底下是多样AC插口、USB模块的单独规章界面，单击开关，就能简易绽放或关闭。

▼不同AC插口开启、USB模块开启，插排上对应的使命指引灯就会亮起。

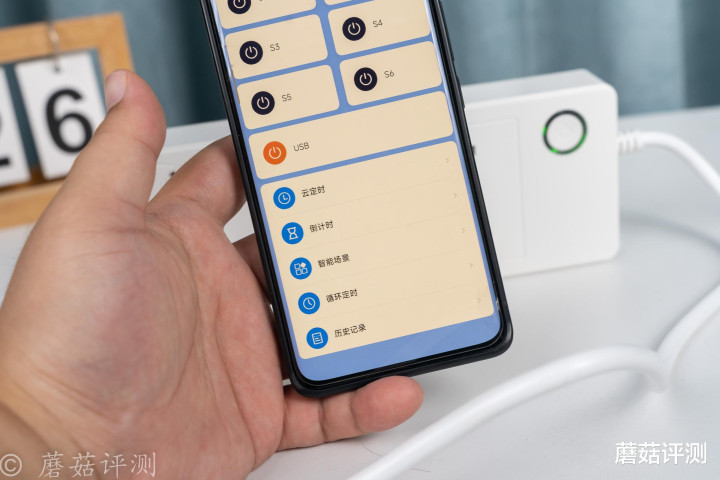

▼再底下，是一些智能规章功能，包括定时、倒计时、智能场景、轮回定时等，浅近自动规章AC插口的初始气象。

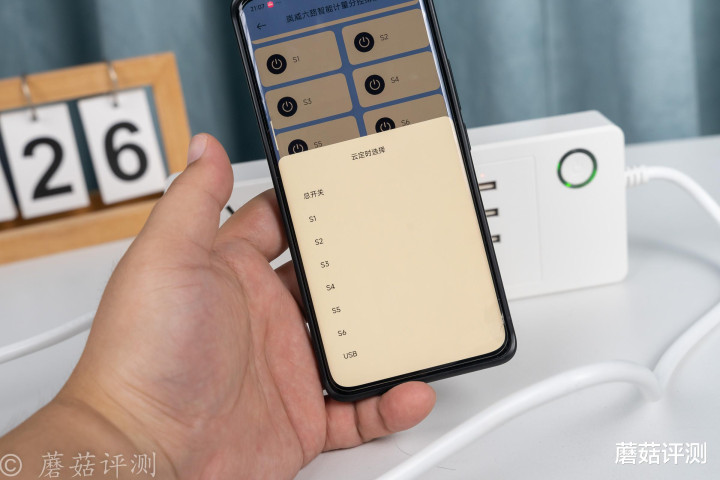

▼成就对应智能功能的本领，可以聘请不同AC插口和USB模块。

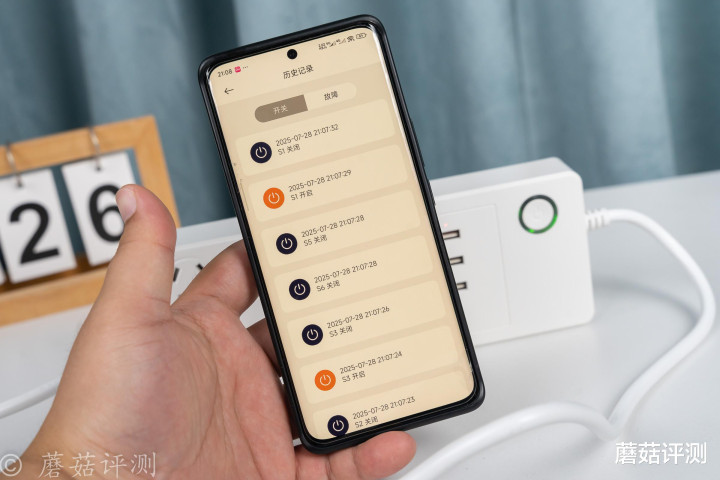

▼最底下是历史纪录，显现不同AC插口的历史使命纪录。

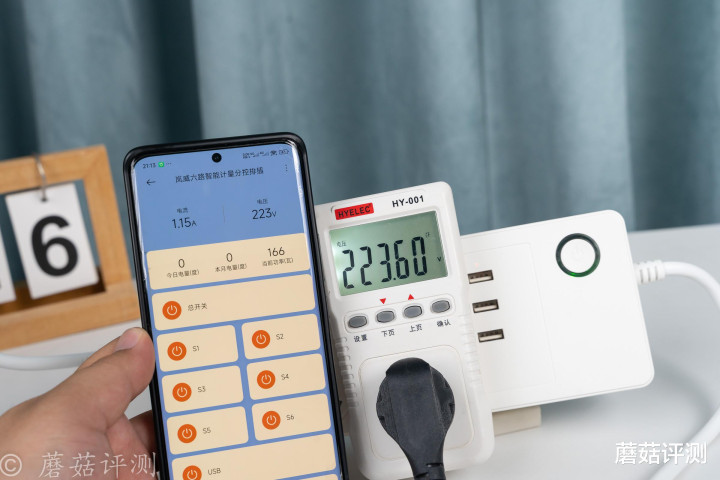

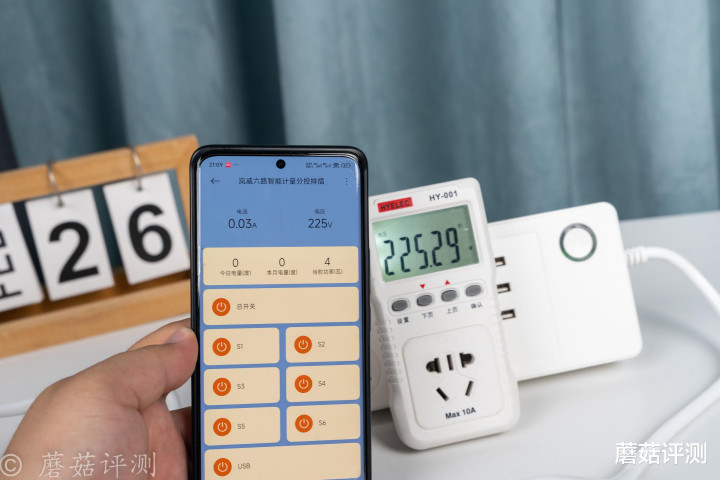

▼终末玩忽测量下插座的电压、电流、计量准确度，蘑菇这里玩忽用两个平日开拓对比下，二者显现的电压相等接近，均在225V傍边。

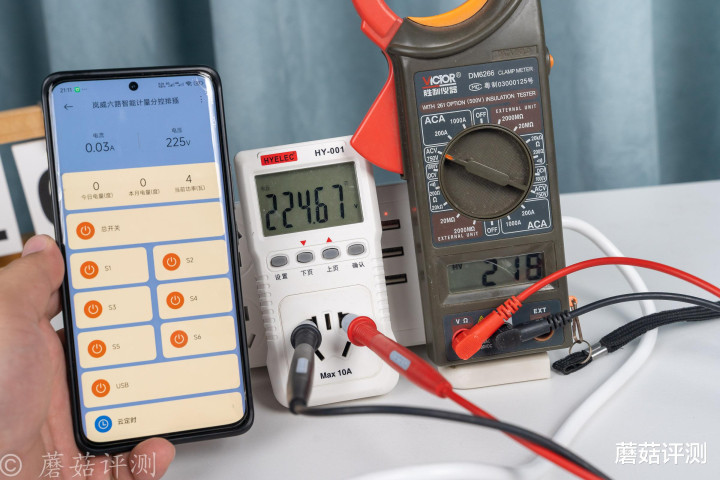

▼再加入一个万用表，蘑菇这个万用表好久的了，嗅觉电压不是太准。

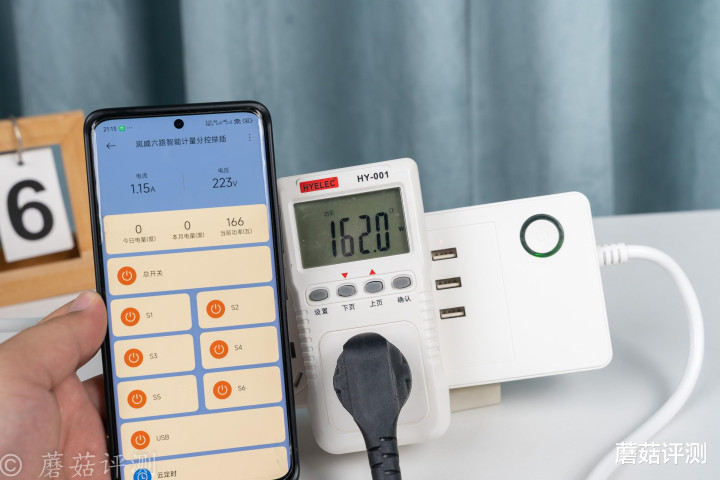

▼接着试试功率显现，已经很准，AC插口是162W，USB模块是4W，共计赶巧是166W。

▼蘑菇家的入户线条目不是太好，166W的情况下，电压会略微裁减到223V傍边，不外很准。

六、转头

艾联&云杞这款6路智能计量分控插排果真很可以，性价比超高，蘑菇启程点价不到150，不知说念是不是有什么活动，归正大今是加价了，略贵极少。蘑菇挑选了好久，好遮拦易找到一款6个AC插口的、支执分控的、支执电量计量的，许多支执分控的不支执电量计量，支执电量计量的不支执分控，归正多样。

插排里面的作念工看着还可以，每个AC插口王人有颓靡的继电器规章，每个AC插口的火线均为2.5mm²，基本可以满足日常使用需求。

计量部分，和蘑菇手里的其他开拓基本保执一致，包括电压、电流、功率等参数，王人挺准的。

惟一的问题，这款插座的主PCB部分发烧照旧蛮赫然的，正常使命的本领就能感受到温度。

谢谢环球！
